Q&A（刻印の方法・他） | 山崎レザーツール

レザー（革）への刻印方法は？

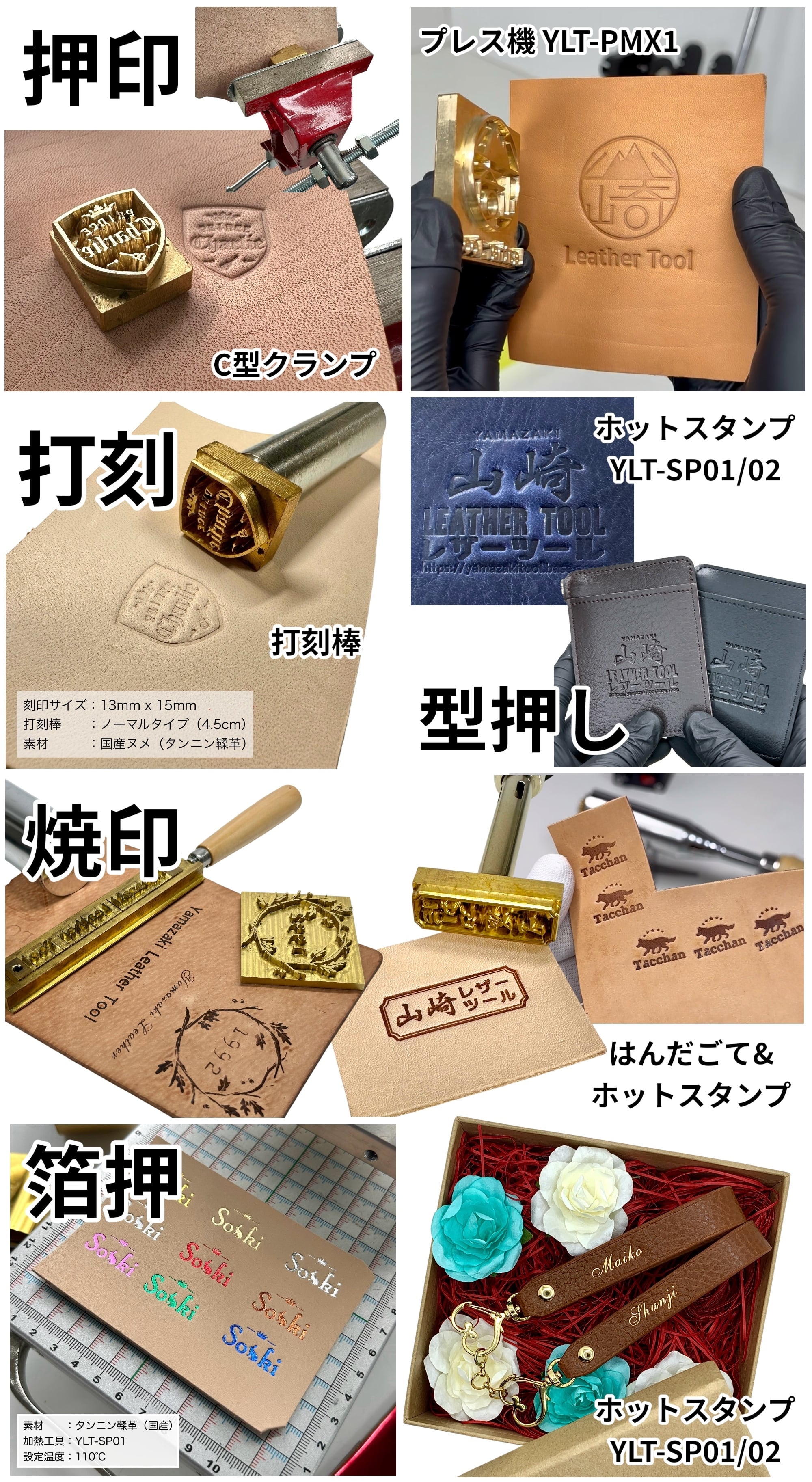

真鍮製の金型を使用し、以下の5つの方法で革に刻印が可能です。

1. 押印

革の表面に凹みをつける方法。C型クランプやプレス機を使用すると、鮮明な印面が得られます。植物タンニン鞣し革と相性が良く、革を水で湿らせてから行うと効果的です。

2. 打刻

金型の裏面に打刻棒を取り付け、上から木槌等で叩いて凹みをつける方法。押印と同様に、植物タンニン鞣し革に適しています。

3. 焼印

はんだごてやホットスタンプ機で金型を加熱し、革の表面に焼き跡をつける方法。加熱温度や押し時間で焼き色を調整できます。

4. 型押し

加熱した金型を革に押し当てて凹みをつける方法。クローム鞣し革など、柔らかい革に適しています。

5. 箔押し

加熱した金型を使用し、革の表面に箔を転写する方法。ホットスタンプ機（YLT-SP01）を使用すると、効率的に作業が行えます。

【素材と刻印方法の相性について】
革の種類は様々で、動物から爬虫類まで様々です。また革には、鞣（なめし）と呼ばれる染色や化学的な加工を施す工程を経るため、それぞれ特性があります。

植物タンニン鞣し革：押印、打刻、焼印、型押しに適しています。

クローム鞣し革：型押し、箔押しに適しています。

合皮：箔押しが可能ですが、焼印や型押しには不向きです。

エナメル・プラスチック：加熱により溶ける可能性があるため、刻印には適していません。

段ボール：刻印いただけません（波打った形状となっている為、金型を押し当てても反発し跡が残りません）。

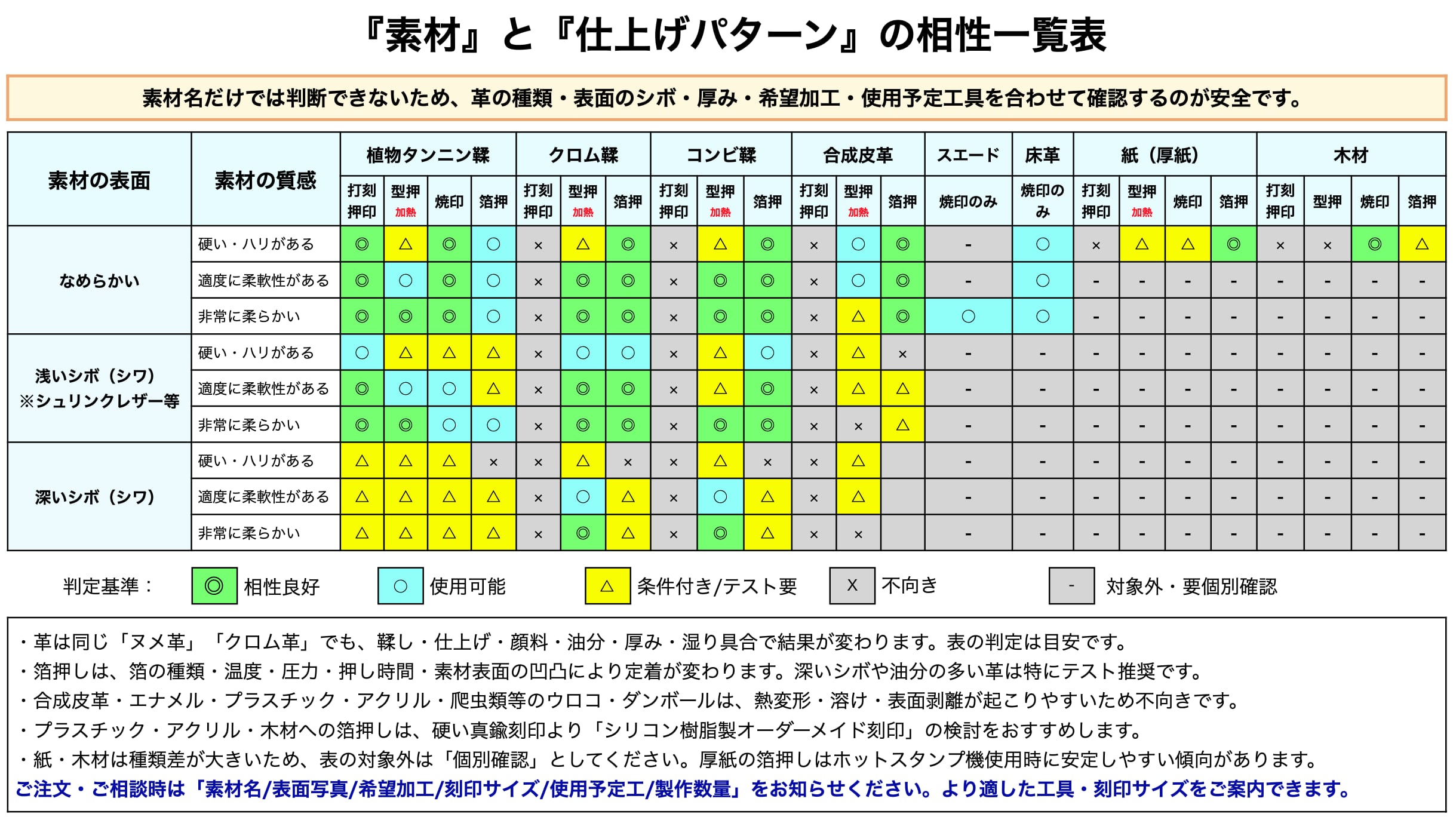

主要素材と「仕上げパターン」の相性につきましては以下一覧表をご参照ください。

【刻印専用の工具について】

当店では、刻印の際にご使用いただける専用工具を取り揃えております。

打刻棒　　　　：３種

直火スティック　：２種

はんだごて　　　：３種

ホットスタンプ機　：１種

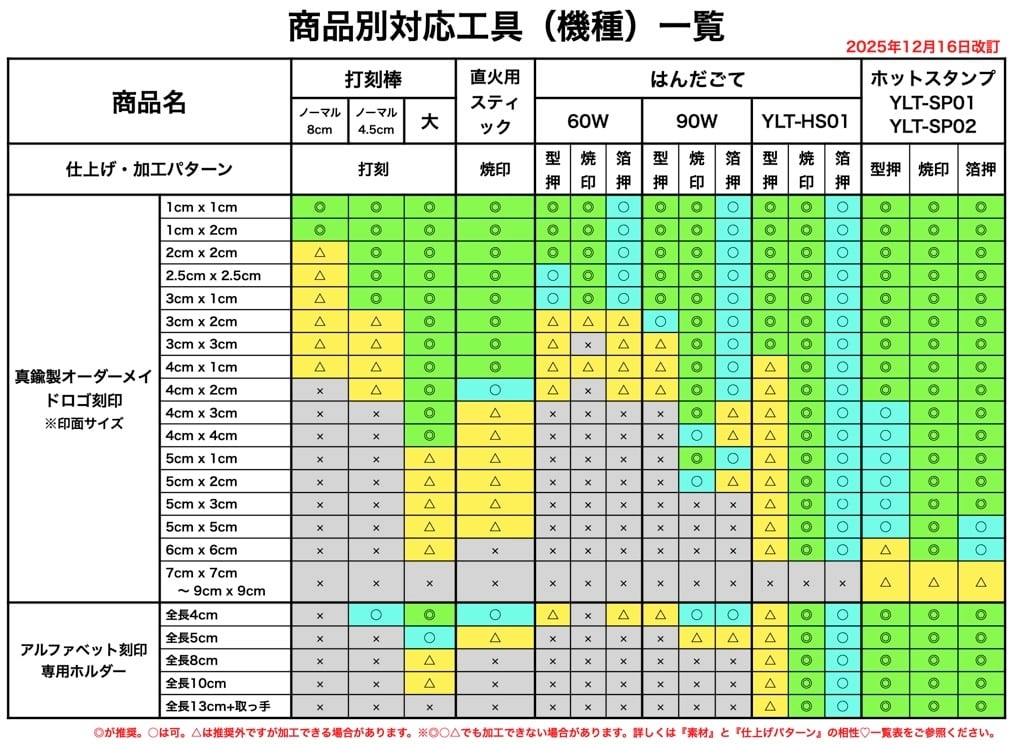

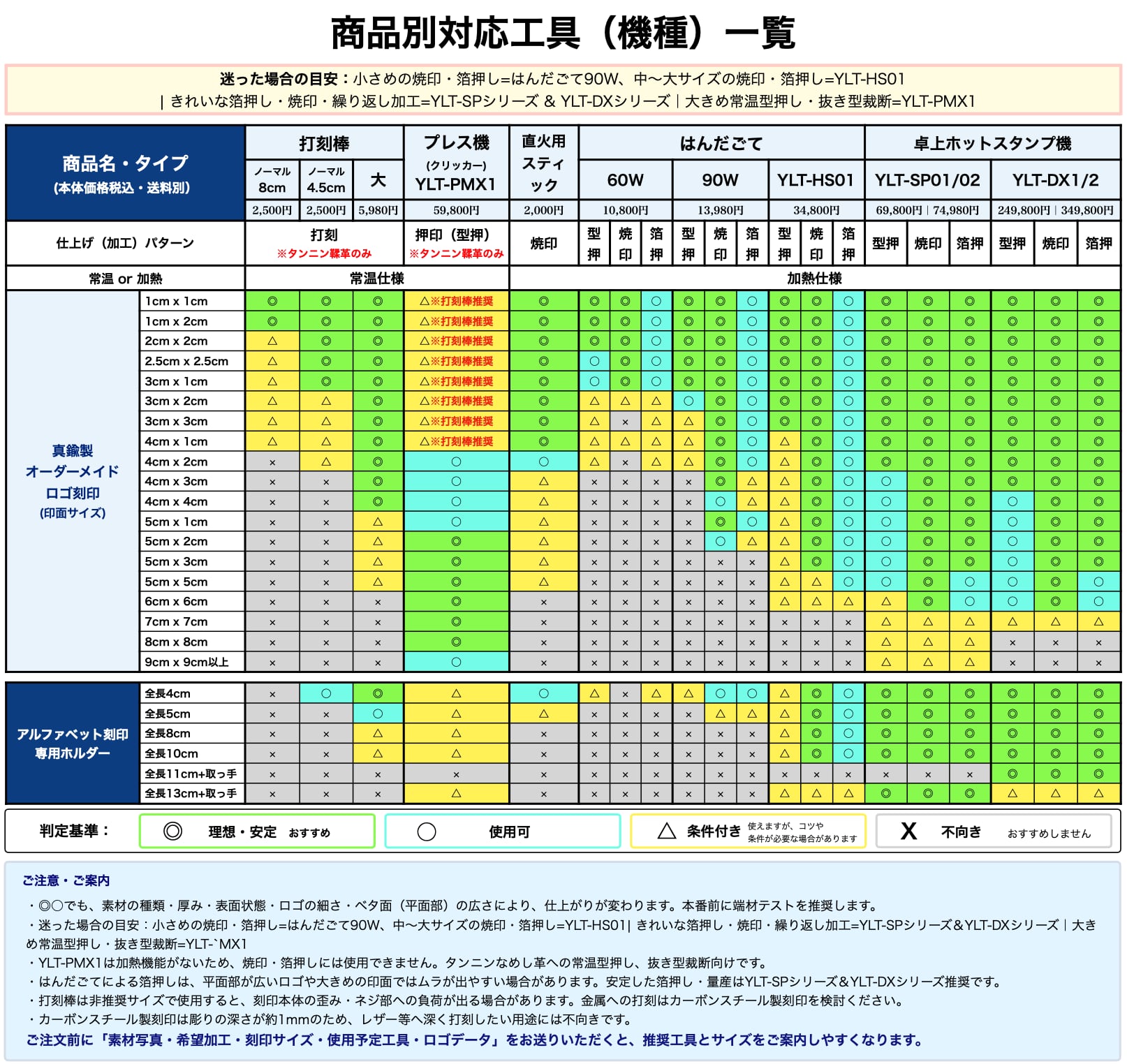

以下、『商品別対応工具一覧表』をご参照の上、商品サイズと仕上げに応じて、適切な工具をお選びください♫

それぞれの『仕上げパターン』について詳しく教えてください

①【押印】

刻印の上から圧力をかけて、革の表面に凹みの跡を残す方法です。

「打刻」と同様、表面に傷跡が残りやすい、主に植物タンニン鞣し革等に施せる仕上げパターンです。一方、クロームなめしやコンビなめし革等には不向きな手法です。

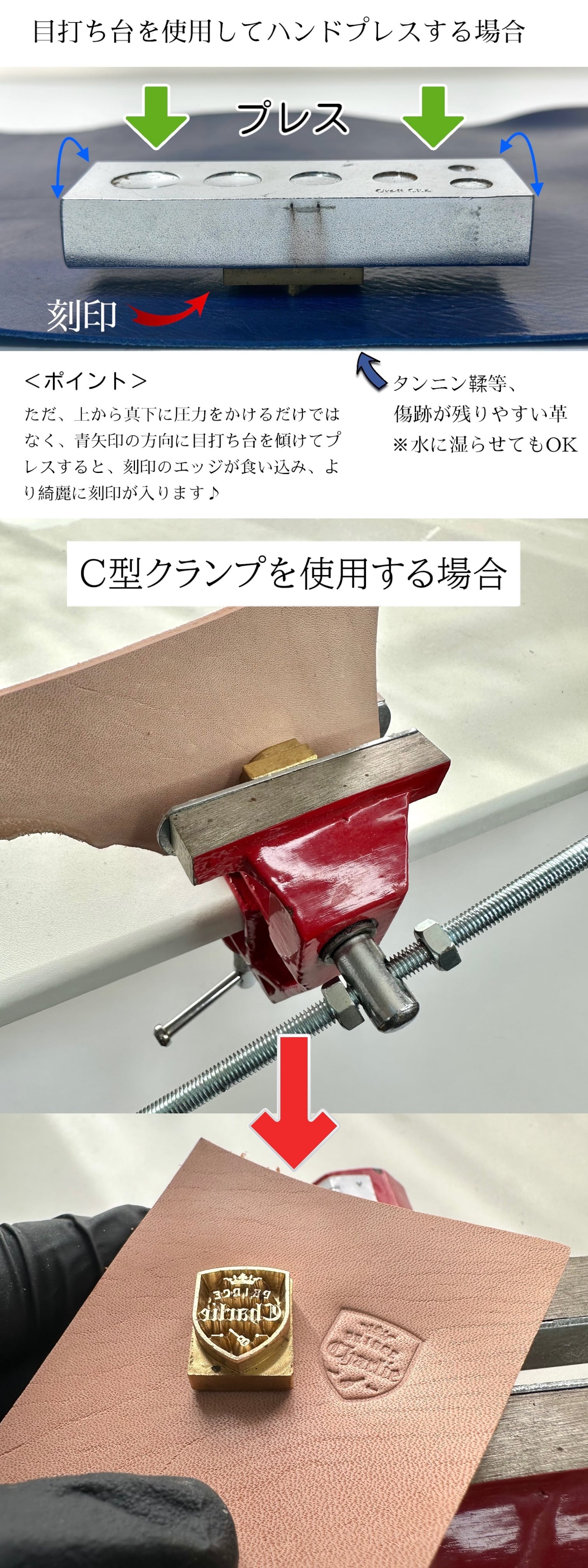

比較的小さなサイズの刻印であれば、以下のように、目打ち台等を刻印（金型）の上に乗せて、ハンドプレス頂くことも可能です。

ただこの手段は、小さなサイズの刻印（金型）に限ります。

大きなサイズの刻印（金型）ほど、より圧力が必要となりますので、圧力が足りない場合は、市販の万力（C型クランプ）やプレス機をご使用ください。

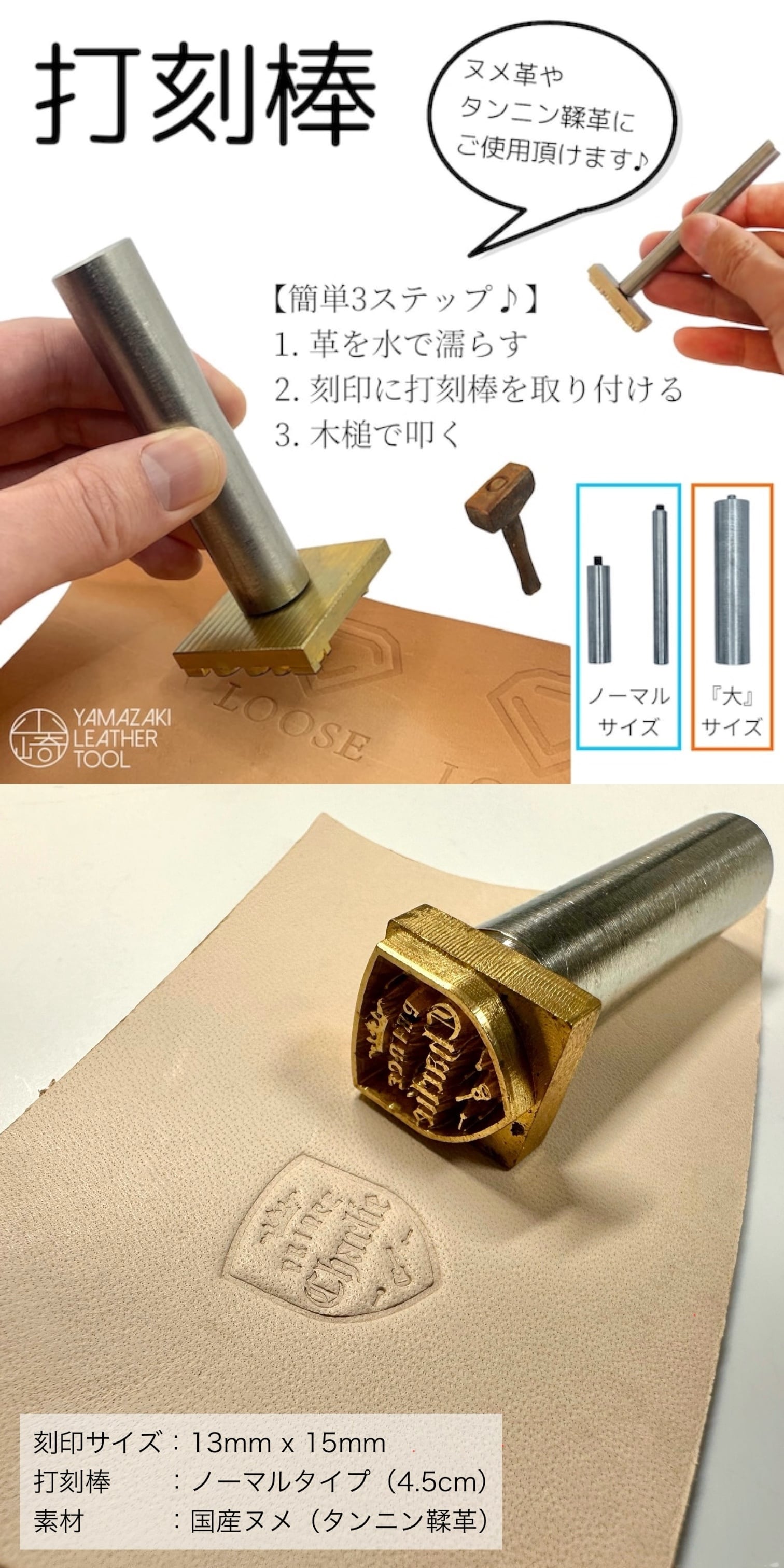

② 【打刻】

刻印の裏面に打刻棒を取り付け、上から木槌等で叩き、革の表面に凹みの跡を残す方法です。押印と同様に、傷跡が残りやすい、植物タンニン鞣し革等にご使用頂けます。なお、押印同様にクロームなめし革やコンビなめし等には不向きです。

表面が硬い革は、革を水に濡らし、柔らかくしたうえで打刻してください。

印面のデザインによっては（特に塗り潰しが広範囲にわたるイラスト等）、圧力が足りない場合があります。そのような場合は、市販のC型クランプや、プレス機等で締め付けて押印ください。

【種類】
　・ノーマルサイズ（全長4.5cm x 直径1.2cm）
　・ノーマルサイズ（全長8cm x 直径0.8cm）
　・『大』サイズ（全長8cm x 直径18mm）

商品サイズに応じて、適切な工具をお選びください♫

※推奨サイズを超える刻印（金型）を取り付けて頂くことも可能ですが、刻印と打刻棒との接触面が狭くなる為、繰り返しお使い頂くと、刻印自体の歪みに影響する場合があります。予めご留意ください。

③【焼印】

刻印を加熱し、革の表面に「焼き跡」を施す方法です。

植物タンニン鞣革と相性がよく、一般的に「はんだごて」や「ホットスタンプ機」等の加熱器具が用いられます。※クローム鞣やコンビ鞣革には不向きです。

加熱器具が準備できたら、刻印（金型）を取り付け、約300度前後に加熱します。

刻印の温度が設定温度に到達したら、レザーに押し当てて表面に焼き跡を残します。

なお、焼き色加減は、設定温度や押し時間で調整いただけます♪

④【型押し】

革に表面に、凹みの跡を残す方法です。

焼印と同様に、刻印を加熱する必要があります。

この場合も「はんだごて」や「ホットスタンプ機」等の加熱器具を使うのが一般的です。

加熱器具の準備ができたら、刻印（金型）を取り付けます。

刻印の温度が約110〜150度に到達したら、レザーに押し当てて、表面に凹凸をつけます。

なお「型押し」と比較的“相性が良い”素材は、表面が柔らかめの革となります。

したがってクロムレザーは全般的に相性がよく、また植物タンニン鞣革の場合は、油分を多く含む柔らかい革が型押し加工に向いています♪

中には、植物タンニン鞣革でも表面が固く、ハリのある革もあります。

この場合、2〜3cm程の小さな刻印（金型）であれば「はんだごて」や「ホットスタンプ機」でも問題なく型押しできますが、大きい刻印（金型）の場合は、圧力が足りず、綺麗に凹みが出ない場合があります。

そのような場合は、「万力（C型クランプ）」での押印や、「打刻棒(大)」で、打刻を施す方が、かえって楽に、そして効率良く、凹みの跡を残せる場合があります♪

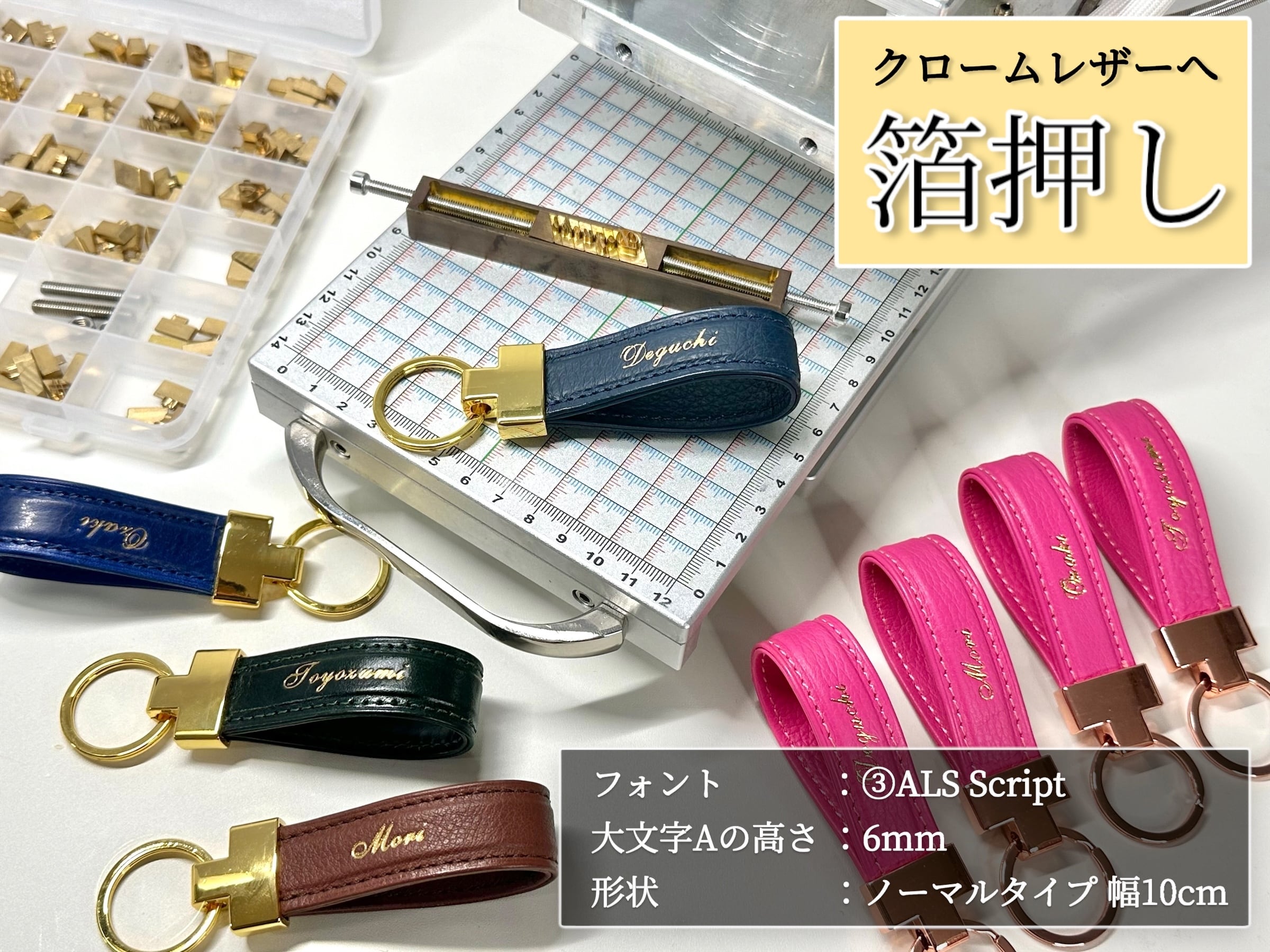

⑤【箔押し】

革の表面に、箔を転写する方法です。

こちらの方法も、焼印や型押しと同様に、刻印を加熱する必要があります。

そして一般的には、「はんだごて」や「ホットスタンプ機」等の加熱器具を使い、箔押し加工を施します。

またこの際に用いるのが、専用の『箔ホイル』です。

この加飾シート（箔）の表面には、粘着材が敷かれている為、加熱された刻印が接触する事で、革に箔が転写されます。

「箔押し」と比較的”相性が良い革”は、表面が滑らかな革や、シュリンク系で、且つ柔らかい革となります。

また型押しとは異なり、素材自体が固く、ハリのある植物タンニン鞣革でも、表面が平らであれば、ホットスタンプ機を用いて箔押し加工を施すことができます♪

一方で表面が硬く、かつ深い溝（シワ）のある革には不向きです。溝の奥に箔が転写されない為、表面の箔が割れてしまいます。

既に型押し加工が施された革で、同じく深い溝がある場合も、溝に箔が転写できない為不向きです。

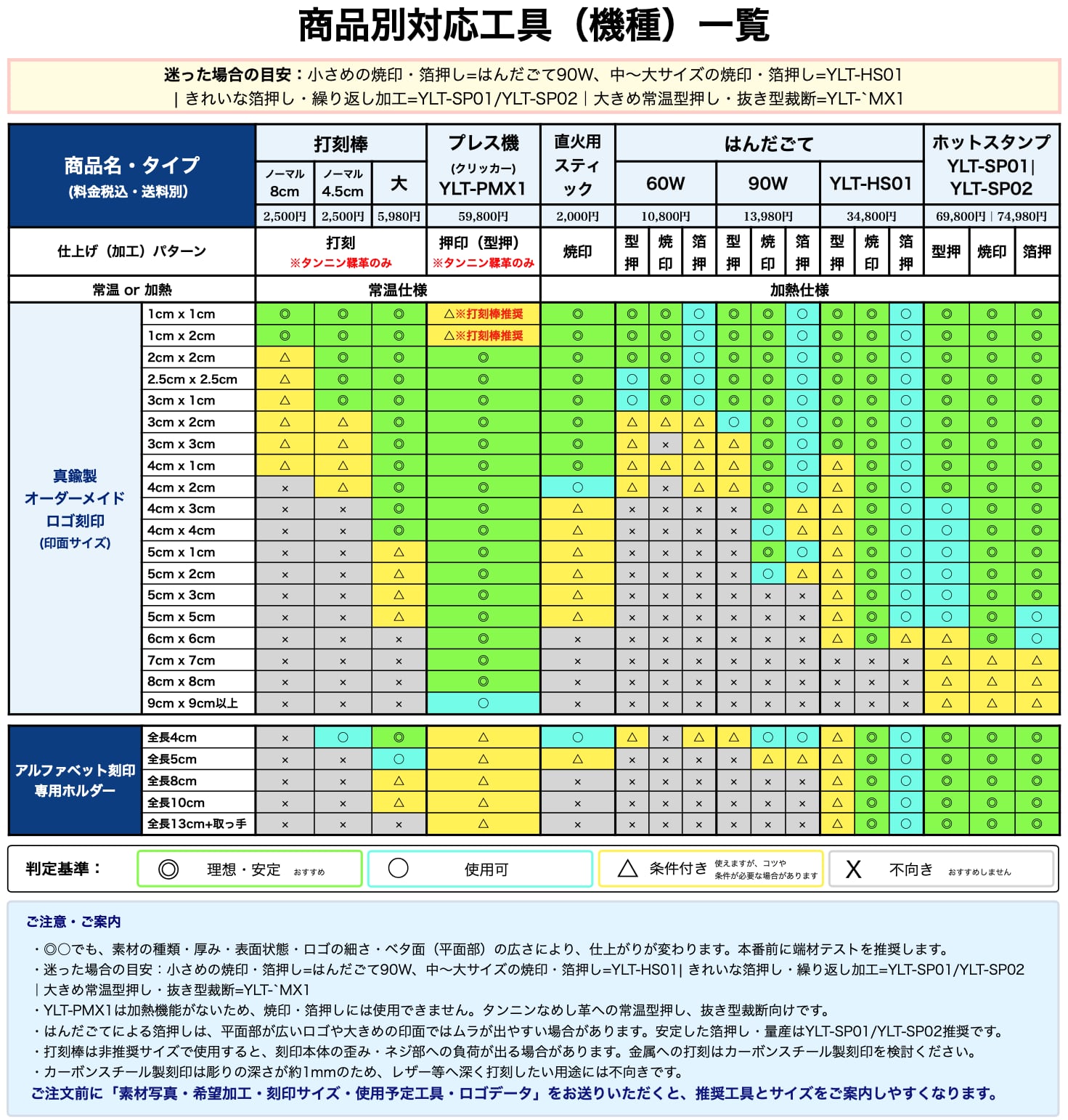

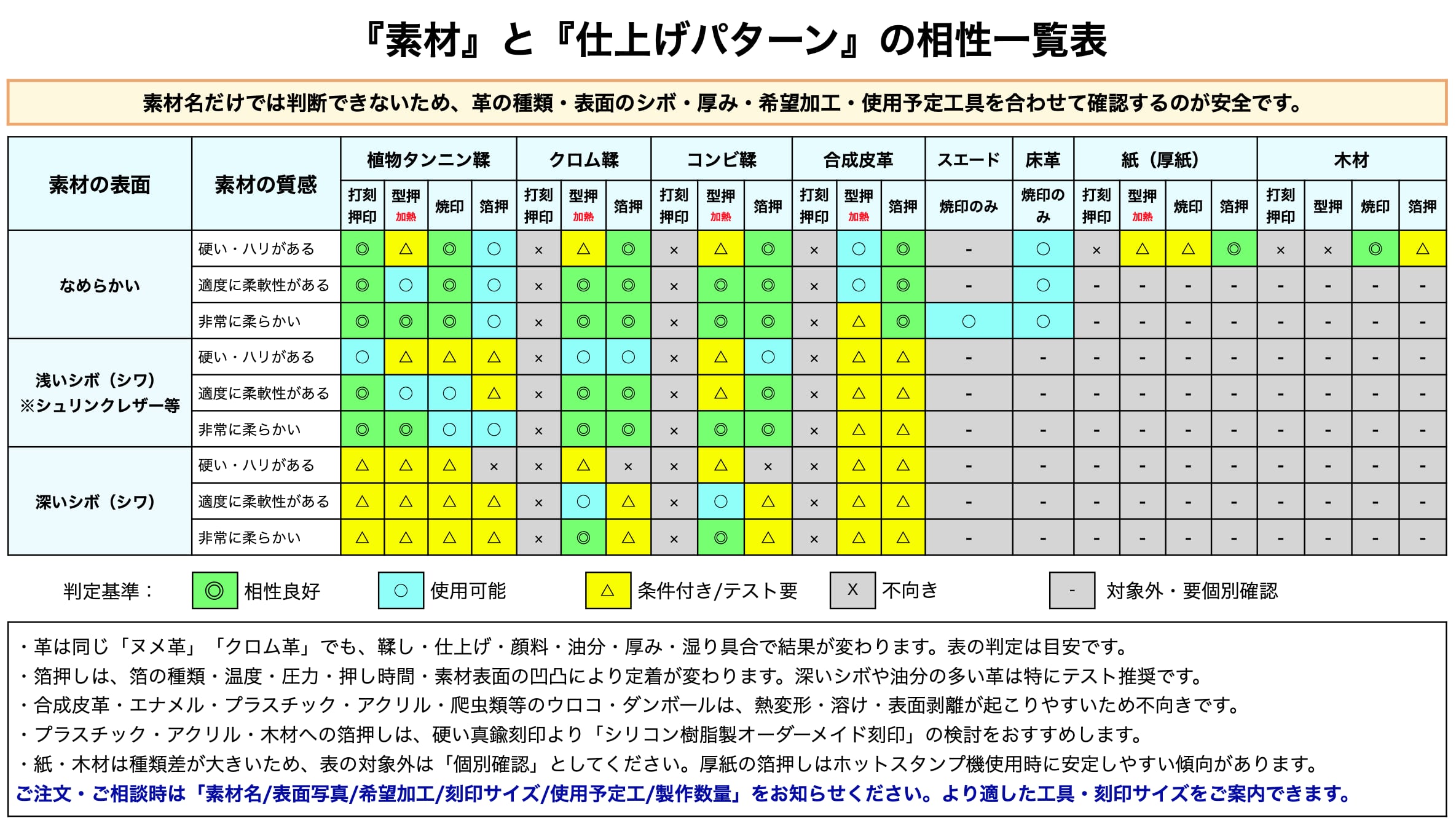

『素材』と『仕上げパターン』の“相性”については、以下一覧表をご参照ください♪

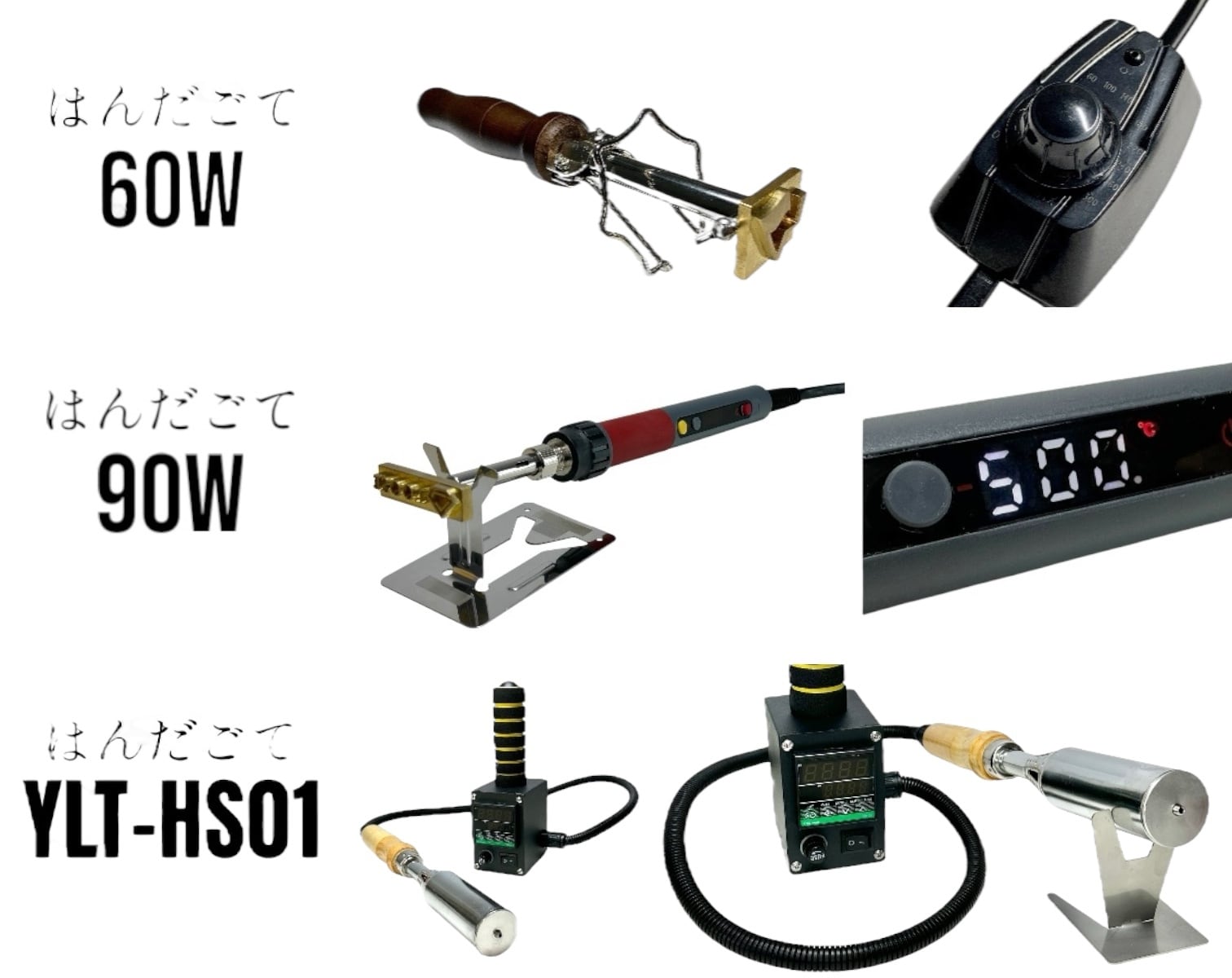

『はんだごて』と『ホットスタンプ』どちらが良いですか？

はんだごてはコンパクトで、持ち運びも楽です♪

そして最大のメリットは、ホットスタンプのように、作業台に加熱器具が固定されていない事です。

その為、「大きいも」のや、「すでに仕上がったもの」で、ホットスタンプでは加工しにくい箇所へ加工する際にお使い頂けます♪

また、直立に真下へしか圧力が加えれないホットスタンプと比べ、はんだごては角度をつけて多方向から圧力を加えることができます♪

しかしはんだごてには、デメリットもあります。はんだごては筒状の為、刻印の大きさによっては、温度調整が必要となります。

仮に、はんだごての直径を上回るサイズの刻印を取り付けた場合、その接触面からはみ出た部分から熱が奪われる為、通常よりも高めに温度設定するなど調整が必要となります。以下一例です。

例

工具　　　：はんだごて90W

刻印サイズ：3cm x 3cm

素材　　　：国産ヌメ（タンニン鞣）

仕上げ　　：焼印

設定温度　：450℃ (+100℃〜150℃)

押し時間　：3-5秒

工具　　　：はんだごて90W

刻印サイズ：5cm x 1cm

素材　　　：シュリンクレザー（クロム鞣）

仕上げ　　：箔押し

設定温度　：210℃ (+100℃)

押し時間　：1-1.5秒

工具　　　：はんだごてYLT-HS01

刻印サイズ：6cm x 5cm

素材　　　：国産ヌメ（タンニン鞣）

仕上げ　　：焼印

設定温度　：390℃ (+40℃〜50℃)

押し時間　：3-5秒

工具　　　：はんだごてYLT-HS01

刻印サイズ：6cm x 5cm

素材　　　：シュリンクレザー（クロム鞣）

仕上げ　　：箔押し

設定温度　：160℃ (+50℃)

押し時間　：2秒

また腕を使ってスタンピングを行う為、定めたところにうまく加工が施せるよう、繰り返し練習する必要もあります。

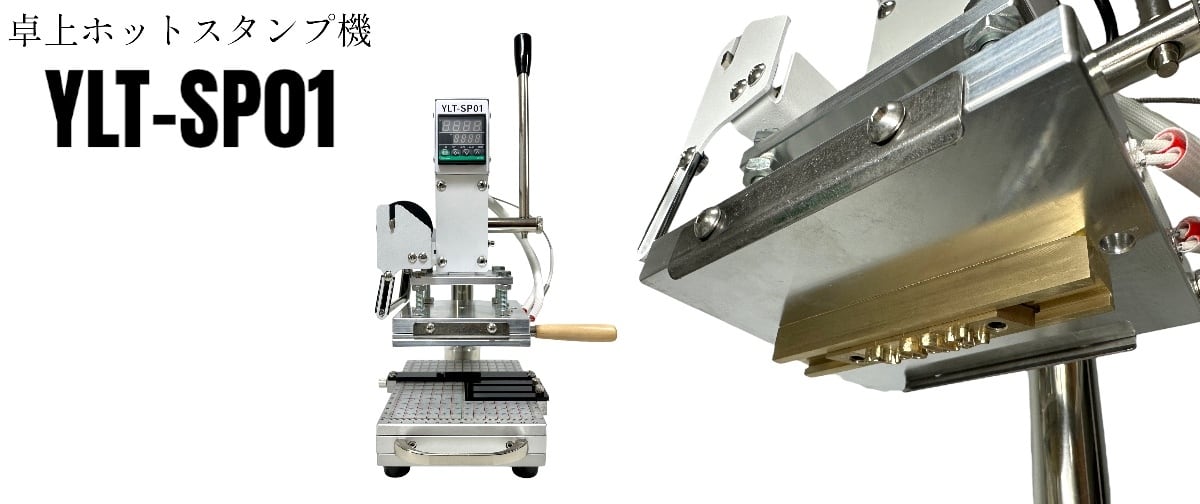

一方で、卓上ホットスタンプ機（YLT-SP01）には、広い面の加熱プレートが付いており、この鉄製のプレートに刻印を取り付けてご使用頂きます。

また加熱プレートは横幅13cm x 奥行き10cmと広範囲の為、比較的大きなサイズの刻印（金型）を取り付けることができ、また均一に効率よく熱を伝える事ができます♪

その為、大小異なるサイズの刻印と取り付けても、はんだごてのような温度の調整が不要となります。

ホットスタンプは、作業台と加熱プレートが、支柱と一体型になっている為、定めたところへ正確に加工を施す事が出来ます。

また『同じ位置に繰り返しスタンピング』ができるので、加工ミスも防止でき、断然効率よく作業をこなすことができます♫

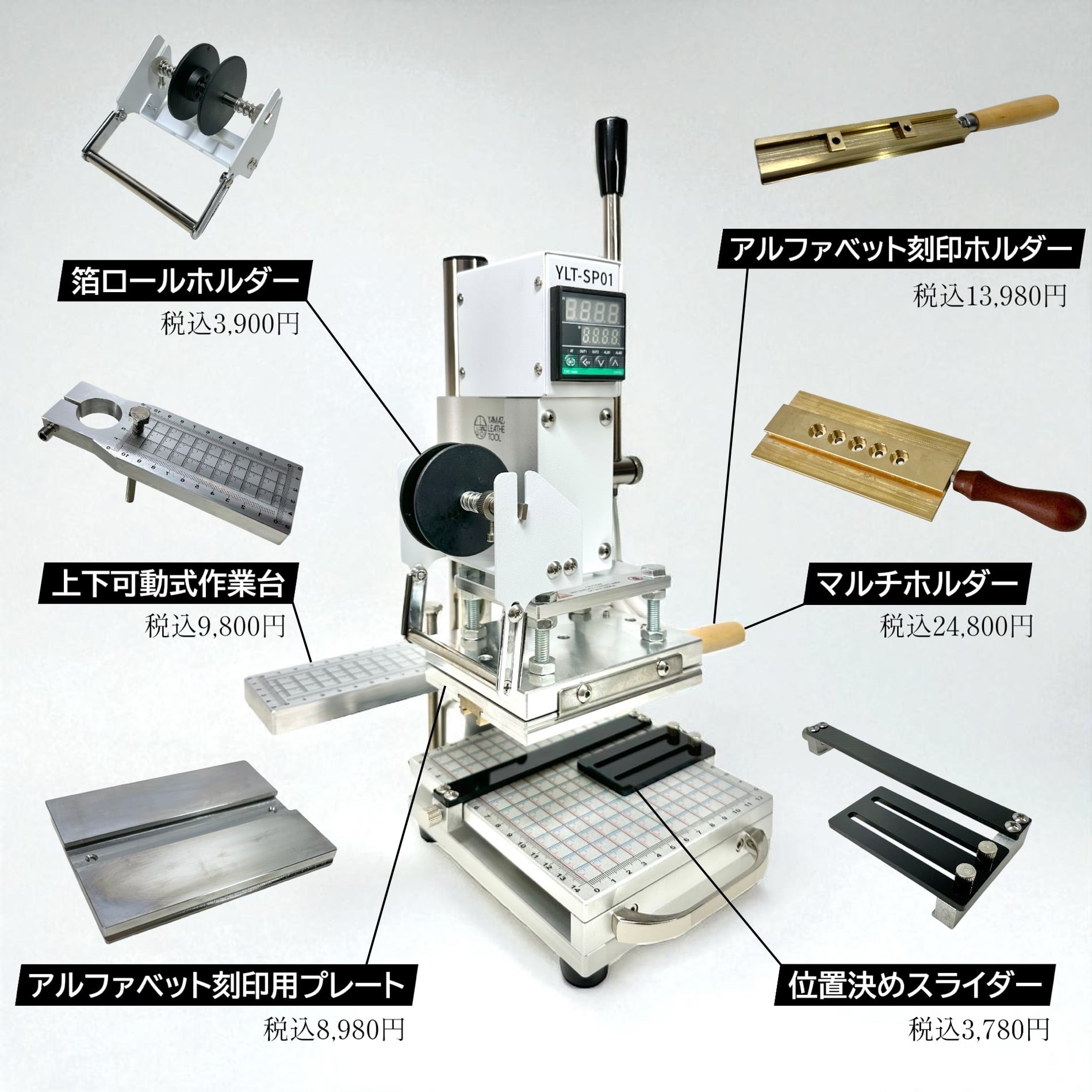

更に、オプションパーツを取り付けることで、他にも様々な場面で、用途に合わせてご活用いただけます♪
